FlexboxCanvas

使用XML描述的Flexbox布局的UI开发框架。

元素（Element）

元素解析XML所描述的节点，包括：

1. <Box> 容器
2. <View> 视图
3. <Text> 文本

布局（Layout）

Node是布局节点，Flexbox计算Node Tree的布局关系，得到所有Node的Frame，每个Node.frame中的位置值都是相对于其父节点的坐标系。 该框架提供了抽象的节点协议，当前采用Yoga实现Flexbox布局，如果有需要，可以用其它库实现Flexbox布局。

组件（Component）

组件实现元素所描述的能力：

1. Box组件实现<Box>元素，管理了一个Node节点对象，并提供了组件在布局过程中所需的抽象方法，是所有参与布局的组件的基类；但由于Box组件是一种虚拟视图，不会真实显示出来，所以只是作为组件的容器为子组件提供空间坐标系；
2. View组件实现<View>元素，继承自Box组件，并管理了一个Native视图对象，作为真实视图，其View.frame的位置是相对于父视图SuperView的空间坐标系；
3. Text组件实现<Text>元素，继承自View组件，管理的Native视图对象提供文本显示的能力，可配置文本的字体、颜色、阴影等；

键（key）

元素的key属性是可选常量，如果未提供会自动生成默认值，将据此实现组件和重用能力。

<View key="container">

分隔符

1. ;表达多个样式
2. :表达键值对
3. ,表示一个值由多个部分构成，即数据结构的概念
4. |表示多个值，即数组的概念

<View style="paddingHorizontal:16; backgroundColor:255,0,255; touchableOpacity">
    <LinearGradient style="positionType:absolute; position:0; startPoint:0,0; endPoint:0,1; locations:0|1; colors:white|#00FFFF,0.7"/>
</View>

样式（style）

元素的style属性是组合格式的字符串，解析后的样式字典可为组件所用。

变量

1. 变量可用于元素的除key之外的所有属性值
2. 使用{变量名}来描述变量名，通常用路径表示法，如：{user/name}
3. 组件渲染过程中，在将元素样式字符串转换为组件样式字典的时候会从Canvas获取所有变量的值

事件

1. 事件通过元素的属性表达
2. 使用on前缀描述事件，如：onPress
3. 使用字符串描述消息，通常用路径表示法，可带变量参数，如：onPress=“alert?message=欢迎{user/name}”同学
4. 当事件触发时，将会向Canvas发送事件及消息

<Box> 虚拟视图

Box Style

1. direction 书写方向，枚举值：inherit, ltr, rtl
2. flexDirection 主轴方向，枚举值：column, columnReverse, row, rowReverse
3. justifyContent 主轴内容默认对齐方式，枚举值：flexStart, center, flexEnd, spaceBetween, spaceAround, spaceEvenly
4. alignItems 副轴内容默认对齐方式，align枚举值：auto, flexStart, center, flexEnd, stretch, baseline, spaceBetween, spaceAround
5. alignContent ，副轴内容多行时，这些行的对齐方式，参考align枚举值
6. alignSelf 重载自身在其父元素中沿副轴的对齐方式，参考align枚举值
7. positionType 位置类型，枚举值：relative, absolute
8. flexWrap 伸缩换行，枚举值：noWrap, wrap, wrapReverse
9. overflow 溢出部分如何显示，枚举值：visible, hidden
10. flex
11. flexGrow
12. flexShrink
13. flexBasis
14. margin
15. marginHorizontal marginVertical marginStart marginEnd
16. marginLeft marginTop marginRight marginBottom
17. position
18. positionHorizontal positionVertical
19. positionLeft positionTop positionRight positionBottom
20. padding
21. paddingHorizontal paddingVertical paddingStart paddingEnd
22. paddingLeft paddingTop paddingRight paddingBottom
23. border
24. borderHorizontal borderVertical borderStart borderEnd
25. borderLeft borderTop borderRight borderBottom
26. size width height
27. minSize minWidth minHeight
28. maxSize maxWidth maxHeight
29. aspectRatio 宽高比，比例或浮点数，如 3:2 或 1.5

<View> 基础视图

View Style

1. 继承自Box Style
2. opacity 透明度，0 ~ 1的浮点数
3. overflow 参考Box Style中的overflow，如果'hidden'则超出当前视图区域之外的内容将不被显示
4. backgroundColor 背景色，颜色
5. borderColor 边框色，颜色
6. 四边的厚度取决于Box Style中的border及各种border*属性
7. borderRadius 边框圆角，浮点数
8. borderCorners 边框圆角，数组：all, topLeft, topRight, bottomLeft, bottomRight, top, bottom, left, right，默认all
9. shadowColor 阴影颜色
10. shadowOffset 阴影偏移
11. shadowOpacity 阴影透明度
12. shadowRadius 阴影半径，羽化范围

View Props

1. nativeView 自定义视图对象的标识名
2. touchableOpacity 触摸时是否有透明效果

View Events

1. onRef 引用事件，当视图对象加入画布时触发，客户端持有引用视图时请注意使用weak声明
2. onPress 点击事件
3. onLongPress 长按事件

<Text> 文本视图

Text Style

1. 继承自View Style
2. fontSize 字体大小，默认14
3. fontName 字体名
4. fontStyle 字体样式，枚举值："normal", "italic", "bold"
5. fontWeight 字体粗细，整数值：0(默认), 100, 200, 300, 400, 500, 600, 700, 800, 900
6. textColor 字体颜色，默认黑色
7. textAlign 字体水平对其方式，枚举值："left", "center", "right", "justify", "auto"
8. lineBreak 断行模式，枚举值："wordWrapping", "charWrapping", "clipping", "truncatingHead", "truncatingTail", "truncatingMiddle"
9. textShadowColor 文本阴影颜色
10. textShadowOffset 文本阴影偏移
11. textShadowRadius 文本阴影模糊半径（羽化半径）
12. numberOfLines 文本最大行数，整数：0(无限制), 1, 2, 3, ...

Text Props

1. text 文本内容

<Image> 图像视图

Image Style

1. 继承自View Style
2. tintColor 着色，将图像的非透明区域设置为统一的颜色
3. contentMode 内容模式，枚举值："stretch", "contain", "cover", "repeat", "center", "top", "bottom", "left", "right", "topLeft", "topRight", "bottomLeft", "bottomRight"

Image Props

1. uri 图像地址

<Scroll> 滚动视图

Scroll Style

1. 继承自View Style

Scroll Events

1. onScroll 滚动事件

Installation

FlexboxCanvas is available through CocoaPods. To install it, simply add the following line to your Podfile:

pod 'FlexboxCanvas'

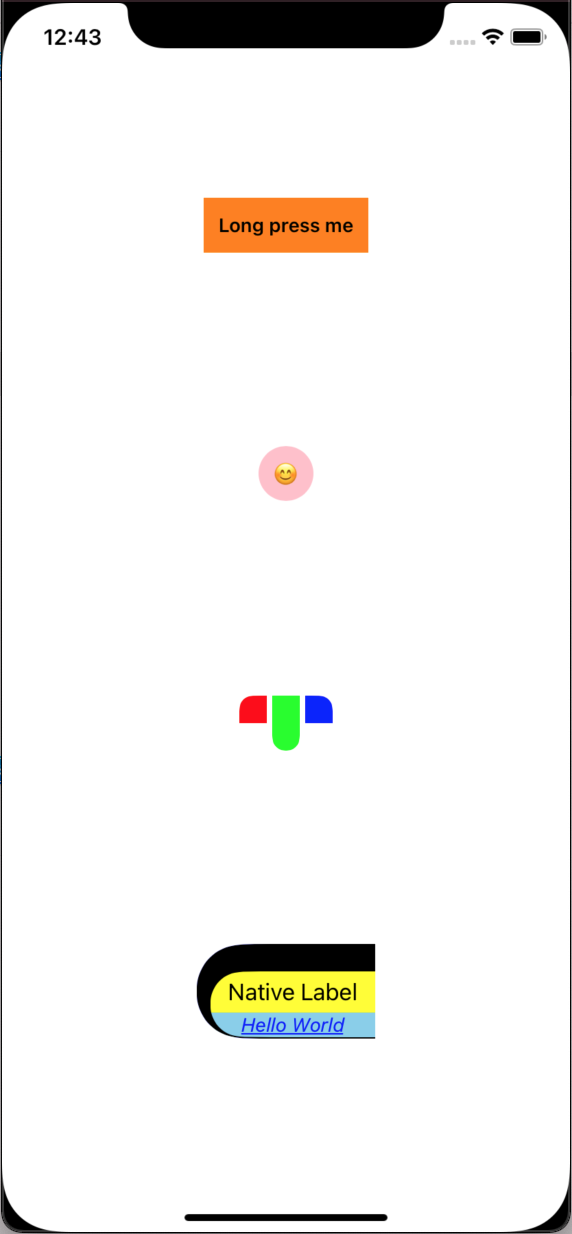

Example

FCCanvasView *canvas = [[FCCanvasView alloc] initWithFrame:self.view.bounds];
[self.view addSubview:canvas];
[canvas loadXMLResource:@"test.xml" inBundle:nil];

Author

mymong, mymong@163.com

License

FlexboxCanvas is available under the MIT license. See the LICENSE file for more info.
