English | 中文

演示项目架构

本项目以电商注册/购物场景，演示基于敏捷开发、微服务架构，在云原生环境下构建高性能、高并发、高可用、弹性伸缩互联网平台的主要技术。基础部分是4个基于SpringBoot的Dubbo微服务和1个Web应用，另外还包括以下技术点：

1、Docker容器化

除PinPoint外，Dubbo服务、Web应用以及所有中间件都支持Docker容器运行，项目包含Dockerfile、构建Docker镜像和运行Docker容器的脚本，无需任何人工部署/配置即可快速运行整个演示应用。

2、Kubernetes

  • K8s是一个优秀的容器自动化运维管理平台，简化了容器大规模部署和管理问题，结合Service Mesh的路由、熔断和限流，微服务架构中的非功能性需求基本都被分拆出来，应用只需聚焦于业务逻辑。
  • 不可变基础设施、基础设施即代码，基于Docker、K8s、DevOps的云原生理念，是对运维管理的一场革命。
  • 将研发团队持续集成、持续部署、持续交付能力提升一个台阶。

本项目为Mycat + ZipKin运行演示应用提供了K8s配置文件，可以快速部署到k8s运行，参考Kubernetes运行演示应用。

关于K8s中部署Dubbo服务 \

  • Dubbo服务的注册、发现、负载均衡、故障转移都采用Dubbo自己的机制，不使用K8s Service。Provider注册时通过Downward API得到POD IP，用POD IP向Dubbo注册中心注册，Consumer从注册中心拿到Provider的POD IP，可以直接通讯。
  • Dubbo服务使用Deployment部署到K8s，无需建立K8s Service，K8s中基于Deployment、ReplicaSet的管理功能都能运用在Dubbo服务上，包括手动扩缩容以及利用HPA自动扩缩容等。POD下线、新POD上线由Dubbo本身的服务注册发现机制处理。

3、Service Mesh: Istio

目前Istio无法管理Dubbo流量，本项目演示了使用Istio对shop-web进行流量管理。

支付宝的SOFAMesh扩展了Istio协议，增加了SOFARPC、Dubbo协议支持，但该项目目前已经作废，直接向Istio贡献，所以需要花时间等待Istio接纳这些功能。

4、数据库分库分表

本项目演示了使用Mycat和Sharding-Proxy进行分库分表，相关概念、部署和使用方法，参考MyCat分库分表概览、Sharding-Proxy分库分表概览，以及它们与阿里云DRDS对比DRDS产品概览。

Mycat、Sharding-Proxy和DRDS都实现了MySQL协议，成为独立的中间件，将分库分表、读写分离等数据存储的弹性伸缩方案与应用隔离，对应用透明，并且实现语言无关。

5、分布式事务管理

Seata是阿里云分布式事务管理GTS的开源版，2019年1月开源，1.0.0版已经发布。相关概念、部署和使用方法参考Seata分布式事务管理框架概览。

Seata提供AT、TCC、Saga三种柔性事务模式，可以跨微服务和应用实现分布式事务管理，AT模式对应用几乎透明，使用方便，但目前还存在一些比较严重的问题：

  1. 性能开销还比较高；
  2. 在使用Mycat、Sharding-Proxy进行分库分表时，Seata会产生不少路由到全分片执行的SQL操作，详细参考Seata分布式事务管理框架概览文末；

6、APM全链路监控

演示项目支持PinPoint、SkyWalking、ZipKin三种APM工具进行链路跟踪和性能分析，相关概念、部署和使用方法，参考PinPoint部署和使用、SkyWalking部署和使用、ZipKin部署和使用。三种APM工具对比：

  • 使用方式：PinPoint和SkyWalking都采用javaagent方式，对应用代码几乎没有侵入性；ZipKin需要和应用打包到一起，并在应用中完成各种配置，属于强依赖关系；
  • 链路跟踪能力：整体上看相差不大，基本都参照Google Dapper，也都支持对大量主流框架的跟踪，细节上有些差异：
    • 对单次RPC调用分析，ZipKin定义的Annotations更精细，参考ZipKin部署和使用；
    • PinPoint和SkyWalking都提供将额外方法添加到调用链跟踪的功能，其中PinPoint对代码完全没有侵入性，SkyWalking则需要对方法添加注解；
    • SkyWalking支持在Span中添加自定义tag功能，利用该功能可以将方法参数值等额外信息记录到Span中，有利于问题分析；
  • UI功能：PinPoint和SkyWalking UI功能比较丰富，都提供应用/服务、实例等层级的性能统计，两者各有特色；ZipKin UI功能最弱，只提供依赖关系、具体调用链查看分析；
    额外的UI功能，可以读取APM工具的数据，自定义开发；
  • 社区支持：ZipKin架构灵活、文档完善，社区支持度最高，Spring Cloud和Service Mesh（istio）官方提供ZipKin支持；SkyWalking是华为员工开发，已成为Apache项目；PinPoint为韩国公司开源；

云原生环境下K8s、Istio为监控、链路跟踪、日志等提供了统一的解决方案，其中ZipKin和SkyWalking支持Istio。

7、自动化测试、验收测试

自动化测试、验收测试在敏捷开发、持续集成、持续部署中扮演了重要角色，本项目演示了Postman + Newman进行接口自动化测试，Fitnesse进行验收测试（服务接口）。

运行演示应用

演示应用支持本地运行、Docker容器运行、K8s运行、Istio运行。另外，演示架构中用到的一些框架，例如MyCat、ShardingProxy、Seata、ZipKin、SkyWalking、PinPoint，都支持开关方式启用和禁用。

环境要求

  • 操作系统
    • Linux
    • Windows: 必须安装一个bash shell，例如git bash；
    • Mac: Mac自带的sed与GNU sed不同，需要在Mac上安装gnu-seed: brew install gnu-sed
  • JDK8+, Apache Maven
  • 容器运行需要安装Docker，本地Docker Desktop环境运行Kubernetes、Istio示例，为Docker Desktop设置6G以上内存。

    在Mac上为Docker Desktop设置5GB内存运行Istio示例时，曾导致Kubernetes崩溃，内存改为6G后正常。

演示项目编译打包

./package.sh为项目编译打包脚本，参数说明：

  • 简单运行：不带任何参数执行package.sh，仅运行Dubbo微服务和演示应用，使用单个MySQL数据库、Nacos注册中心，运行4个Dubbo服务和1个Web应用；
  • 分库分表：-mycat、-sharding-proxy二选一。
    • -mycat：使用Mycat分库分表；
    • -sharding-proxy：使用Sharding-Proxy分库分表；
  • 分布式事务：
    • -seata：使用Seata分布式事务管理；
  • APM全链路跟踪：-zipkin、-pinpoint、-skywalking三选一。
    • -zipkin：使用ZipKin进行链路跟踪、性能分析；
    • -pinpoint：使用PinPoint进行链路跟踪、性能分析；
    • -skywalking：使用SkyWalking进行链路跟踪、性能分析；

例如./package.sh -mycat -seata -zipkin

本地运行演示应用

  1. 安装MySQL，建库建表。建库脚本docker/mysql/scripts/1-mydemo.sql，是演示分库分表用的建库脚本，简单方式运行只需要其中mydemo-dn1单库即可。
  2. 部署nacos，用于Dubbo注册中心。参考Nacos快速开始即可。
  3. 如果要使用到某个中间件，例如ShardingProxy、PinPoint，必须部署配置好。
  4. 修改项目配置。项目配置都在parent pom.xml中，包括数据库连接信息、nacos地址等。
  5. 编译打包。参考上一节编译打包。
  6. 按依赖关系依次启动Dubbo服务和Web应用:
    java -jar item-service\target\item-service-0.0.1-SNAPSHOT.jar
java -jar stock-service\target\stock-service-0.0.1-SNAPSHOT.jar
java -jar user-service\target\user-service-0.0.1-SNAPSHOT.jar
java -jar order-service\target\order-service-0.0.1-SNAPSHOT.jar
java -jar shop-web\target\shop-web-0.0.1-SNAPSHOT.jar

访问方式：

Docker容器运行演示应用

使用Docker容器运行演示项目非常简单，基础组件无需自行部署、配置，直接运行容器即可。
由于PinPoint只能采用HBase存储，本项目未制作Dockerfile，除PinPoint外其它组件全部支持容器运行。

  1. 基础组件构建Docker镜像：docker/build-basis.sh
    相关脚本和Dockerfile在docker目录中，每个基础组件一个子目录，其中build.sh构建Docker镜像，run.sh启动运行Docker容器，都不需要任何参数。
  2. 基础组件运行Docker容器：docker/deploy-basis.sh
    最好根据需要修改deploy-basis.sh，仅运行本次需要用到的组件。若手工启动，注意按依赖关系依次启动：mysql -> mycat/shardingproxy/nacos/zipkin/skywalking -> seata。

    如果启用的组件比较多，例如同时启用Mycat + Seata + SkyWalking + Nacos，至少给Docker分配5G以上内存，否则内存紧张可能导致容器和应用卡死。因为不少组件内存占用比较大，例如Seata，JVM启动参数-XX:MaxDirectMemorySize小于1G时一直报OOM异常。

  3. 为演示应用构建Docker镜像、运行Docker容器。
    1. 参考package.sh，编译打包；
    2. 使用./docker/deploy-mydemo.sh管理Docker镜像和容器，其操作对象为所有Dubbo服务和shop-web应用，参数说明：
      • -build：构建Docker镜像；
      • -run：运行Docker容器；
      • -stop：停止Docker容器；
      • -rm：删除Docker容器（需要先停止Docker容器）；
      • -rmi：删除Docker镜像（需要先删除Docker容器）；

示例：

./docker/build-basis.sh  # 为所有基础组件构建Docker镜像
./docker/deploy-basis.sh # 为所有基础组件运行Docker容器
./package.sh -mycat -seata -zipkin 		# 编译打包演示应用
./docker/deploy-mydemo.sh -build -run   # 对演示应用构建Docker镜像、运行容器
./package.sh -shardingproxy -skywalking # 编译打包
./docker/deploy-mydemo.sh -stop -rm -rmi -build -run # 重新构建Docker镜像、运行容器

访问入口：

  • ShopWeb：localhost:18090/shop
  • Nacos：localhost:18848/nacos，登录用户/密码：nacos/nacos
  • ZipKin：localhost:19411/zipkin
  • SkyWalking: localhost:18080
  • Mycat：数据端口localhost:18066、管理端口localhost:19066，都可以用MySQL客户端登录访问
  • ShardingProxy：端口localhost:13307，可以用MySQL客户端登录访问
  • MySQL：13306，可以用MySQL客户端登录访问

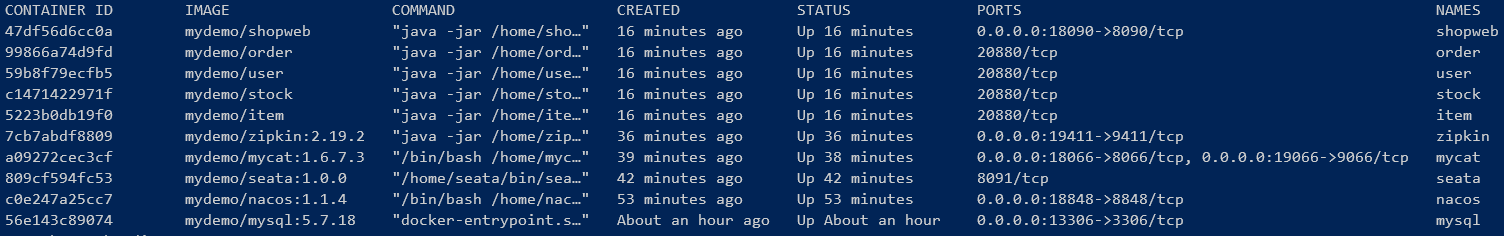

Docker容器：

容器资源使用情况：

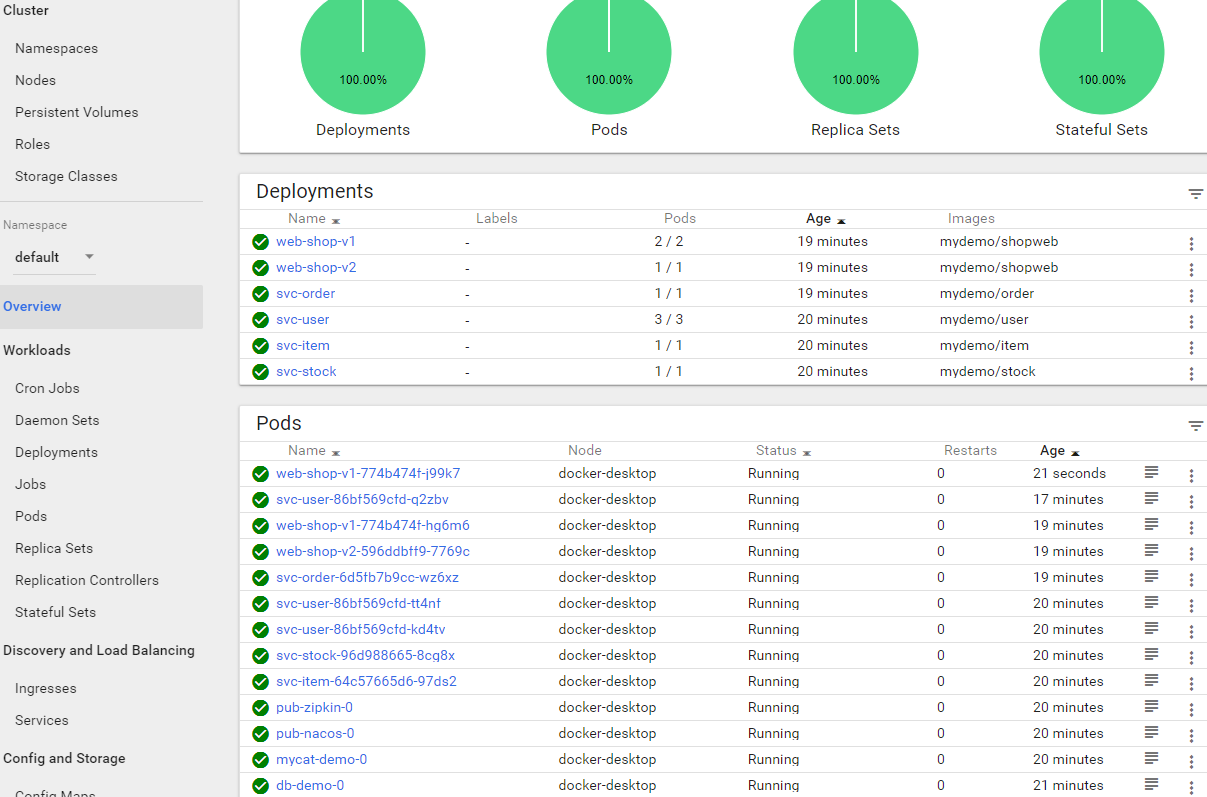

Kubernetes运行演示应用

  1. 部署和启动Kubernetes环境。国内环境在Docker Desktop for Windows/Mac中启用Kubernetes，参考AliyunContainerService/k8s-for-docker-desktop。
  2. 参考Docker容器运行，为基础组件MySQL、Nacos、Mycat、ZipKin构建Docker镜像。 无需为演示应用构建Docker镜像，在下面脚本中会自动重新打包应用，构建Docker镜像。
  3. 执行./k8s/deploy-k8s.sh在K8s中部署演示应用。
    如果部署过程有错误，执行./k8s/undeploy-k8s.sh可以将k8s中已经部署好的部分全部删除。

访问入口：

备注说明：

  1. 简单起见，本演示项目采用NodePort方式向K8s集群外部暴露端口，方便Docker Desktop单机模式本地访问，可自行尝试Ingress等其它K8s方案。
  2. 基础组件多为有状态服务，不支持扩缩容（会数据不一致、错误等），另外未采用PV、PVC等，POD重启所有数据都会丢失。
  3. 所有Dubbo服务支持K8s扩缩容（user-service默认部署了2个POD），可以尝试K8s管理（在Docker Desktop中shop-web不支持扩容，因为使用了NodePort）：
    # 将user-service扩容到3个POD
kubectl scale --replicas=3 -f deployment/svc-user-deployment.yaml
# 扩容后可以开启3个窗口，监控user-service POD日志，查看负载均衡分配情况
# 1. 找出user-service的POD
kubectl get pods | grep svc-user
# 2. 监控每个POD中的容器日志（根据上面语句结果更换容器名称）
kubectl logs svc-user-68ff844499-9zqf8 -c svc-user -f
kubectl logs svc-user-68ff844499-dgsnx -c svc-user -f
...

Istio运行演示应用

  1. 需要在Kubernetes集群中部署Istio，需要在istio-system命名空间部署istio-ingressgateway（Docker Desktop默认部署和启动istio-ingressgateway）。
  2. 在default命名空间开启自动注入：kubectl label ns default istio-injection=enabled --overwrite。
  3. 参考Docker容器运行，为基础组件MySQL、Nacos、Mycat、ZipKin构建Docker镜像。
  4. 执行./istio/deploy-istio.sh在K8s中部署演示应用。
    如果部署过程有错误，执行./istio/undeploy-istio.sh可以将k8s中已经部署好的部分全部删除。
  5. 在本地hosts文件中绑定myshop.com（Docker Desktop绑定到本机IP即可）。

通过http://myshop.com/hello/YourName访问。

Dubbo服务未使用Istio进行流量管理，与Kubernetes中部署方案相同（采用Dubbo自己的服务注册发现机制）。
web-shop部署了v1、v2两个版本，v1 2个POD，v2 1个POD，在URL中添加?version=v2来访问v2版本。可以分别对v1、v2版本进行扩缩容，查看访问效果。

运行效果

shop-web日志输出：

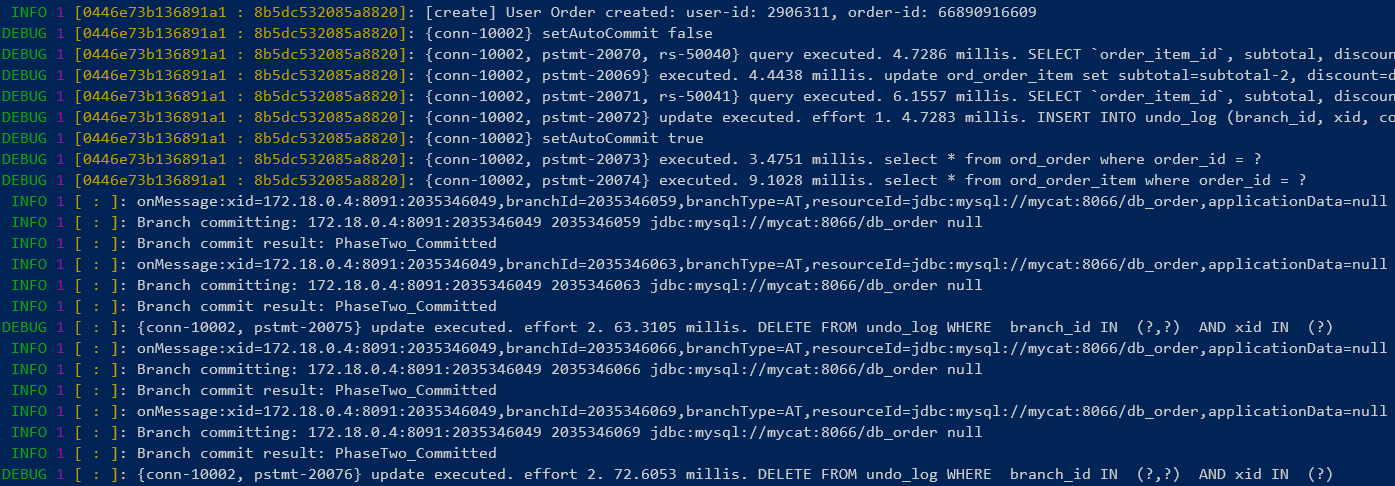

order-service日志输出，打印了Seata分布式事务日志：

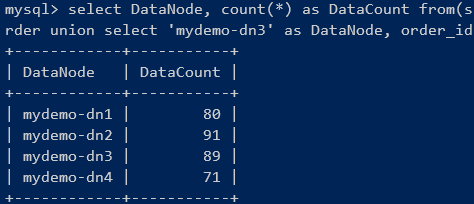

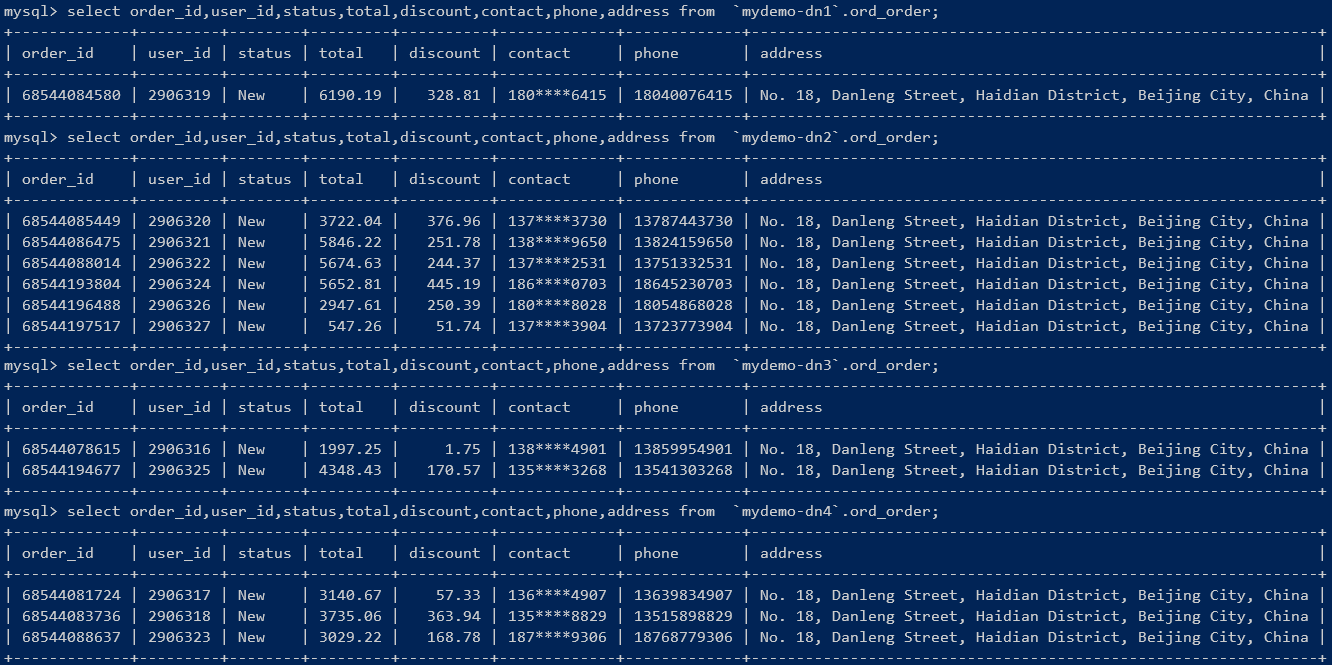

使用数据库水平拆分后的数据分布情况:

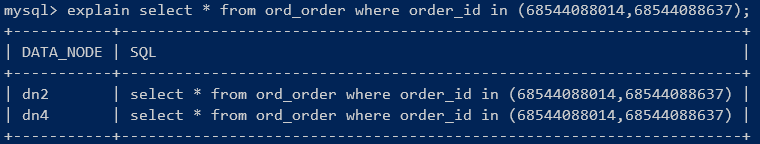

Mycat的执行计划:

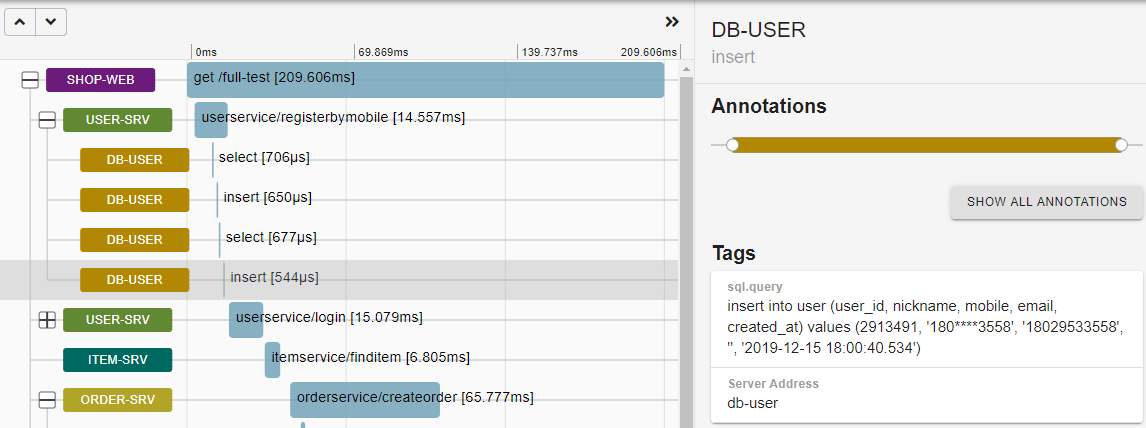

ZipKin：

PinPoint：

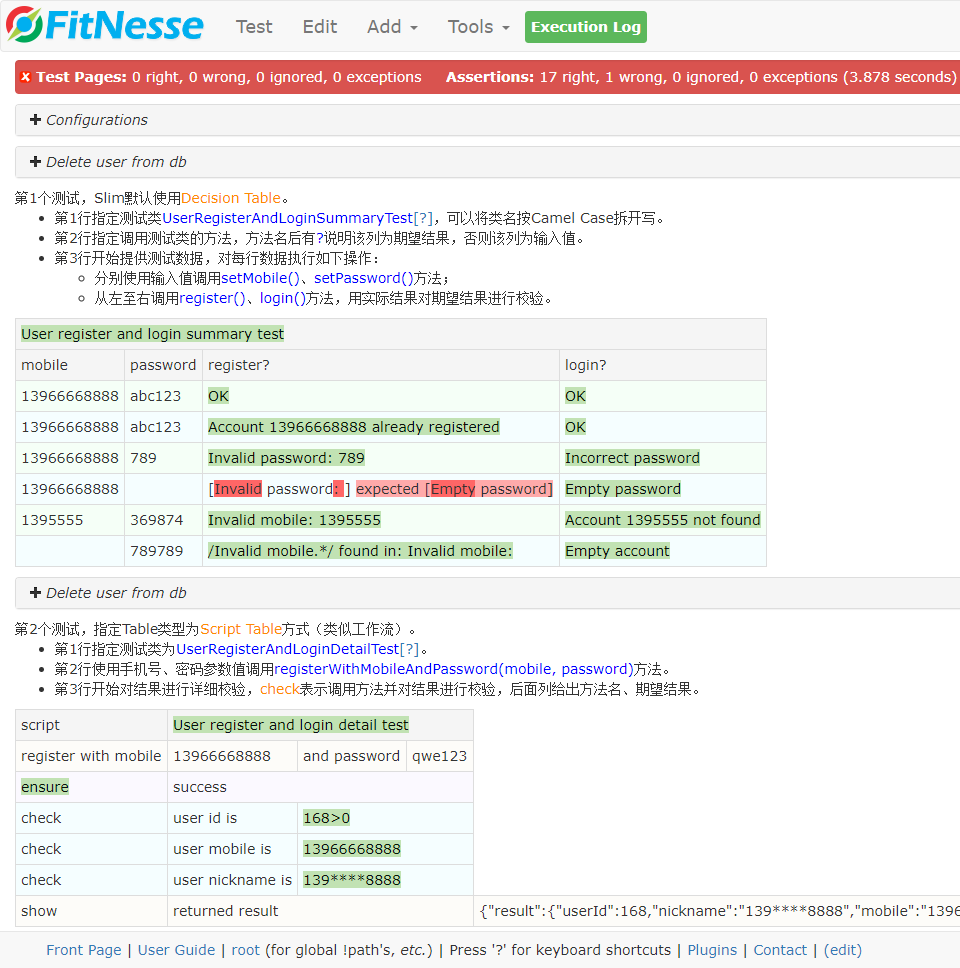

FitNesse：

Postman:

Newman:
